Re: Projet Traverse Abri

Message par spacemaker le Mer 30 Oct - 10:39

On voulais évoquer des caisses aux munitions confectionnées Mle 1880 (évoquer seulement, car celles ci ont été réalisées avec les moyens du bord, qui, à l’époque, étaient assez restreints).

Celles ci sont en trompe l'oeil mais il faut imaginer le crochet et les ferrures ajoutées sur la face avant, a savoir la pile du milieu...

Pour la couleur, j’étais persuadé que le gris artillerie apparaissait vers 1880... il faudrait partir sur quoi sinon?

spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par TURPINITE le Mer 30 Oct - 11:51

Bonjour,

Nous sommes dans une traverse abri.

Les munitions confectionnées sont pour l'infanterie, ici, nous sommes dans un organe artillerie.

Il faut disposer quelques caisses à gargousses, caisses blanches pour fusées, les obus étant en vrac.

Pour les caisses à gargousse, aucune peinture.

Pour les fermetures présentées ici, pas bon du tout.

Il faut faire les vides-greniers, ça se trouve.

Je sais, c'est pénible, mais mieux vaut ne rien faire que de présenter quelque chose qui n'en est pas.

A+

Florian

TURPINITE

Messages : 605
Date d'inscription : 14/10/2011
Age : 51
Localisation : Remiremont

http://www.fortduparmont.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par spacemaker le Mer 30 Oct - 12:06

j'avais bien cette définition en tête pour les munitions confectionnées, mais cela va à l'encontre de la fiche présentée ici:

http://aldfs.bb-fr.com/t83-caisse-aux-munitions-confectionnees-mle-1880

Aurais tu une vue de détail des fermetures? Parce que, les brocs parisiennes, c'est pas celles de province...

Je crois que pour l'instant on va garder cela ainsi, on améliorera dès qu'on en aura l'occasion, ce qu'on a là servira alors de "cloison" de fond. L'idée c'est aussi de montrer un concept à nos propriétaires (la mairie) du genre, donnez nous des moyens (genre, au hasard, des sous) et on fera ca aux petits oignons.

Il est clair que ce qu'on a là, c'est du bricolage dans des chutes et on ne compte pas indiquer un modèle réglementaire de caisse sur une quelconque explication car on ne veut pas faire prendre des vessies pour des lanternes, d'où le mot d’évocation de caisses.

spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par TURPINITE le Mer 30 Oct - 13:16

Effectivement, je comprends mieux.

Pour éviter les confusions, je modifierai la fiche.

Pour la charnière, c'est pas mal, vu qu'elle ressemble à la charnière de la caisse pour gargousse de 155 mm Mle 1880.

Pour ce qui est de la fermeture, tu peux utiliser l'anneau, mais le loquet est pivotant et à levier.

La caisse n'est pas peinte, les marquages sont en blanc.

Toutefois, elle pouvait être coaltarisée, si le taux d'humidité était important.

sur la face avant et sur deux lignes :

artillerie de siège

caisse à gargousses n° 1

Pour le cordage, il faut de la corde de 10 mm et de 1,15 m déployé.

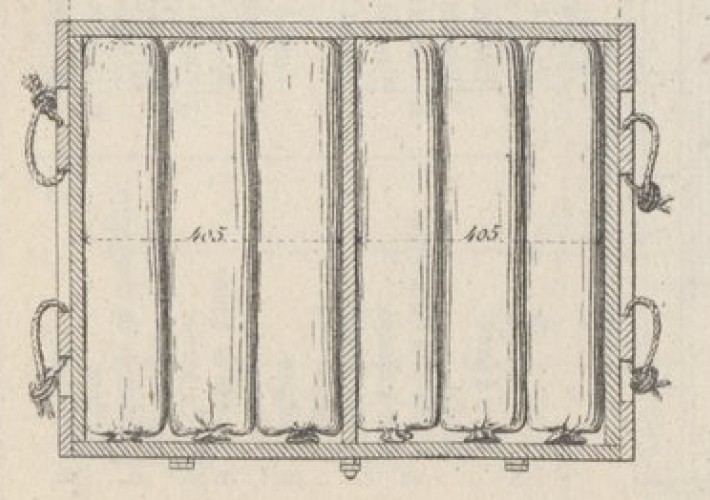

Voici ci-dessous les deux types de caisses.

Caisse à gargousses de 155 mm Mle 1880 (à noter qu'elle peut renfermer également des gargousses de 120mm).




Caisse n° 1 à gargousses Mle 1880 (celle de la fiche)





A+
Florian


Dernière édition par TURPINITE le Mer 30 Oct - 13:46, édité 2 fois

TURPINITE

Messages : 605
Date d'inscription : 14/10/2011
Age : 51
Localisation : Remiremont

http://www.fortduparmont.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par TURPINITE le Mer 30 Oct - 13:41



TURPINITE

Messages : 605
Date d'inscription : 14/10/2011
Age : 51
Localisation : Remiremont

http://www.fortduparmont.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par spacemaker le Mer 30 Oct - 13:45

Merci pour ces détails. J'avais absolument pas compris comment ca s'ouvrait. C'est clair maintenant.

spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par TURPINITE le Mer 30 Oct - 14:05

Les ferrures doivent être peintes en noir.


TURPINITE

Messages : 605
Date d'inscription : 14/10/2011
Age : 51
Localisation : Remiremont

http://www.fortduparmont.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par spacemaker le Mer 30 Oct - 15:57

merci pour ces details, on va remettre un coup de peinture bois pour revenir à une teinte realiste. Pour la fermeture, il faudra aviser car avant de trouver ce type... Par chance, le public passera à distance.

A voir mais quelque chose comme ca pourrait faire l'affaire:

spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par spacemaker le Mer 30 Oct - 16:12

JE pense que dans un second temps, si l'on refait des caisses complètes, on partira sur les caisses présentées en page 1. Y a t il des fermetures dessus?

spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par TURPINITE le Mer 30 Oct - 17:30

Oui, il est possible d'utiliser la caisse à poudre Mle 1875.

Cette caisse est fermé par un tampon.

Extérieurement on ne voit rien.

Voici des dessins fait par François Brancourt d'après mes infos, cela te donnera un aperçu de cette caisse.

Seul bémol, il faut définir quel type de canon était là.

La caisse à poudre 1875 ne renferme que des gargousses de petits calibres, en l'occurence, du 90.





Il y a également eu en décembre 1880, deux caisses à l'essai pour le 155 et 120.

Je ne sais pas, si elles ont été retenues, il s'agit de deux caisses à obus de siège ; l'une pour le calibre de 155 (2obus), l'autre pour le calibre de 120 (3 obus).
Ces caisses sont destinées à l'encaissement des obus dans les équipages de siège et à leur transport du pare aux batteries. — Poids de la caisse vide: de 155, 17 kil.; de 120, 19 kil.

A+

Florian

TURPINITE

Messages : 605
Date d'inscription : 14/10/2011
Age : 51
Localisation : Remiremont

http://www.fortduparmont.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par spacemaker le Mer 30 Oct - 18:34

il y a eu du petit calibre au Fort, par ex. du 95, ca ne denoterait pas...

Merci en tous cas

spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par caro le Jeu 7 Nov - 19:07

J'ai récupéré les pochoirs alpha-numérique métalliques Smile

caro
Secrétaire

Messages : 128
Date d'inscription : 17/10/2011
Age : 38
Localisation : Sucy En brie

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par spacemaker le Jeu 7 Nov - 19:47

Génial. Merci!

spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par minen le Dim 17 Mai - 10:44

Bonjour,

Les travaux de reconstitution de caisses ont bien avancés hier cheers
Bravo à Frédéric qui s'est emm..., qui s'est fait ch..., qui s'est enquiquiné à faire un pochoir.

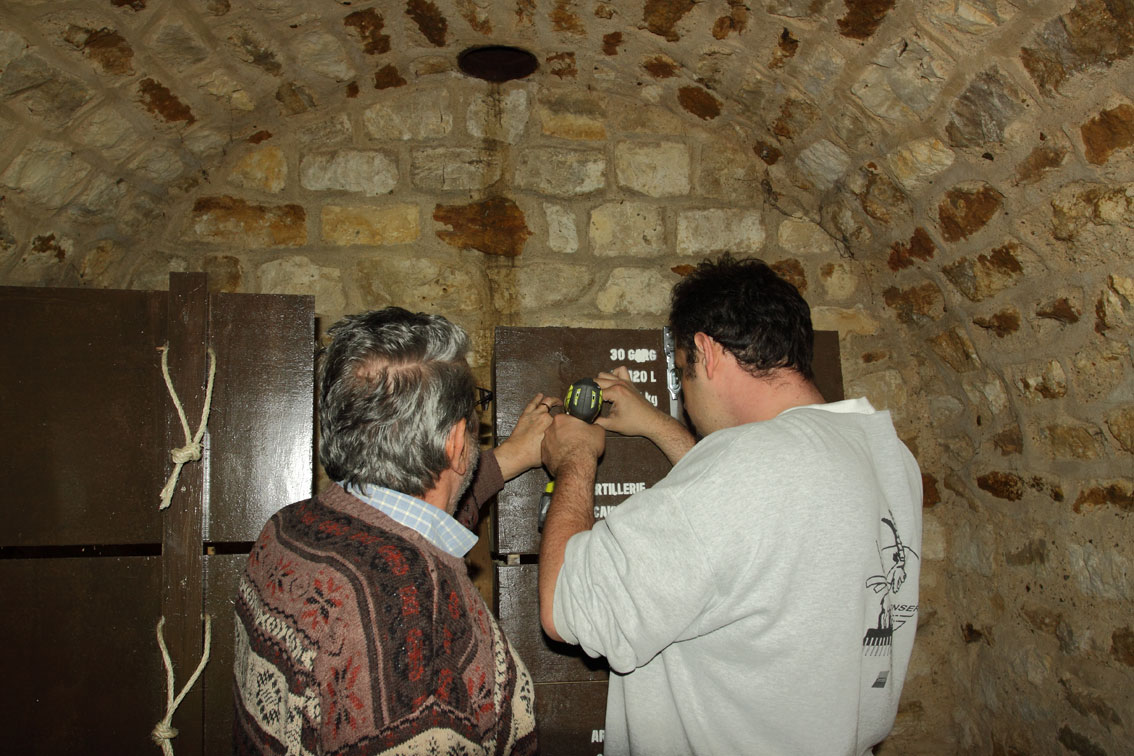

Voici quelques photos des travaux :














Le résultat final est franchement bien, même s'il reste encore quelques finitions à faire :



Stephan

minen
Trésorier

Messages : 269
Date d'inscription : 09/10/2011

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par spacemaker le Dim 17 Mai - 11:08

j'ai mal partouuuuuuuuuuuuuuuuut

spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par caro le Dim 17 Mai - 15:38

Joli !!!

caro
Secrétaire

Messages : 128
Date d'inscription : 17/10/2011
Age : 38
Localisation : Sucy En brie

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par spacemaker le Dim 17 Mai - 19:50

ca prend bien forme cette affaire!

spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par spacemaker le Jeu 21 Mai - 5:02

Plus généralement, cette traverse démontre qu'avec quelques vis, planches et un chouïa de peinture, on peut faire une mise en situation sympa... D'où l'idée d'aménager un espace "menuiserie" dans l'atelier pour faire ca bien!

Le plus dur sera de trouver des ferrures (genre tourniquets porte cadenas), ou d'en refaire


spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas

Re: Projet Traverse Abri

Message par spacemaker le Mar 23 Juin - 16:00

Pour info, on a le feu vert de la mairie pour la partie electrique Very Happy Y'a plus qu'à!!!!

spacemaker
Président

Messages : 894
Date d'inscription : 08/10/2011
Age : 35
Localisation : Sucy en Brie

http://aldfs.bb-fr.com

Revenir en haut Aller en bas
